無人機電機性能測試案列：

　　深圳某知名無人機公司的電機綜合性能測試設備。無刷無人機電機分為兩種：一種是內轉子無刷電機，另一種是外轉子無刷電機。

　　1. 內轉子無刷馬達：指馬達軸心會轉，線圈在馬達殼，磁鐵在軸心。內轉子無刷馬達的優點：一般來說，因?yàn)樗闹睆捷^小，較利于高轉速扭力的發揮。

　　2. 外轉子無刷馬達;指馬達外殼會轉，線圈在軸心，磁鐵在外殼上。 內轉子無刷電機和外轉子無刷

　　電機的優點：

　　外轉子無刷馬達的優點：它的散熱較好，直徑較大，較利于低轉速扭力的發揮。

　　增對此類電機張力測控通過磁滯測功機給電機施加負載模擬電機實際運行工況檢查電機在不同轉速，不同扭矩下的性能參數，并可繪制出效率云圖，方便在電機設計時分析。

　　功能特點：

　　1.可通過通訊方式控制電機的轉速

　　2.溫升測試：在額定電壓下給電機增加負載或空載長時間運行電機通過K型熱電偶測試電機線圈溫度。

　　3.壽命測試：通過測功機給電機施加負載電機在額定電壓下運行不低于200小時。

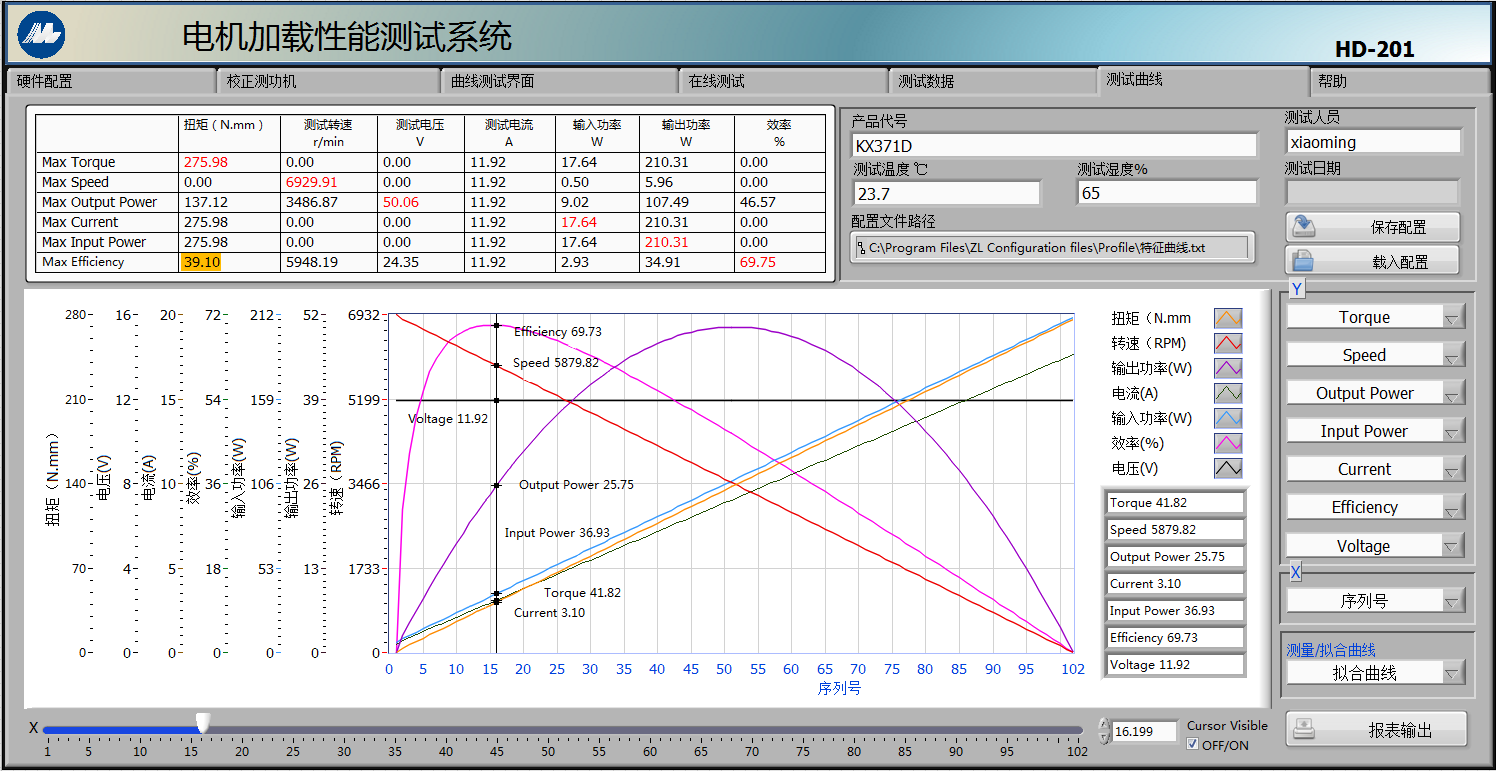

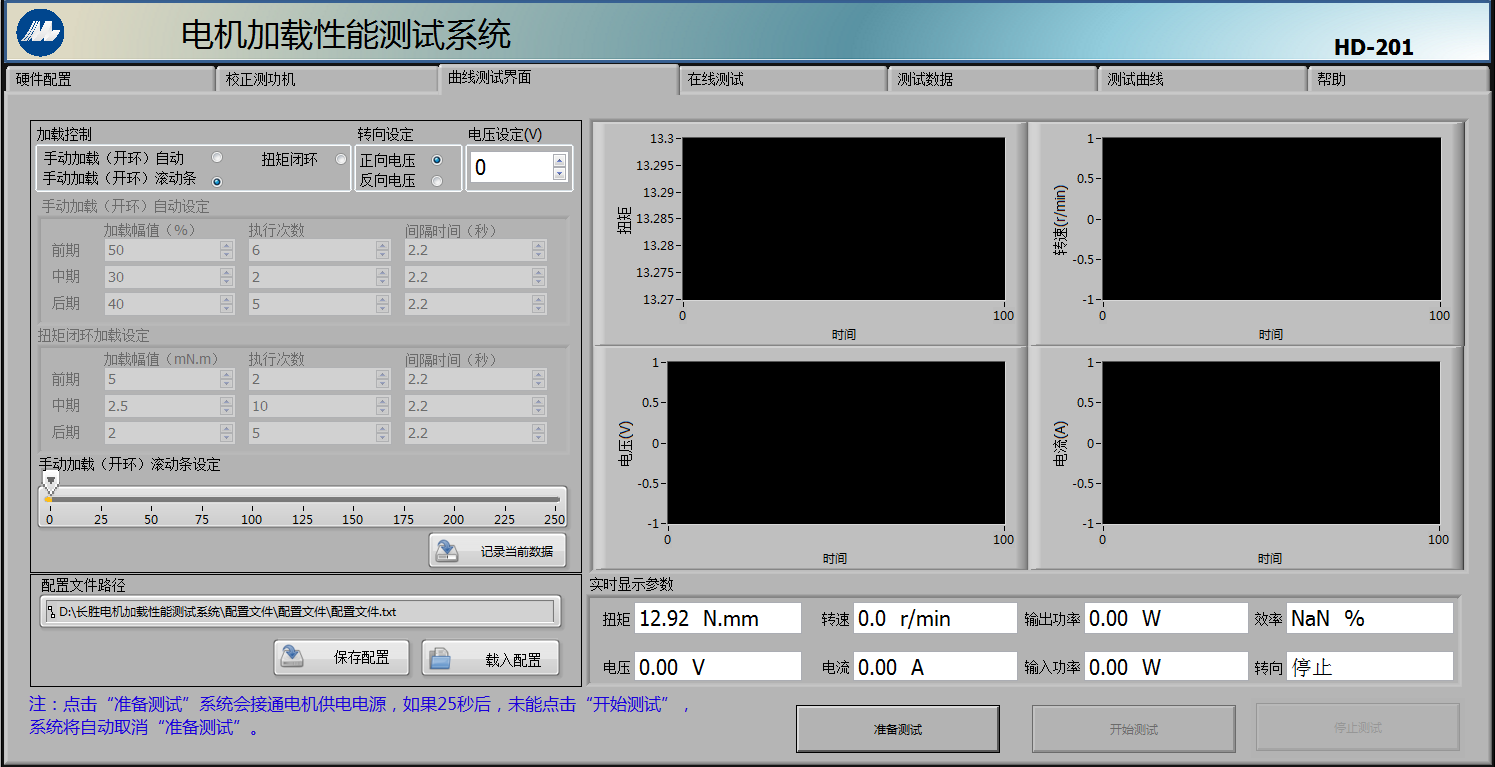

　　4.測試軟件用LABVIEW編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數(扭矩，轉速，輸出功率，電壓，電流，輸入功率，效率，轉向等)

　　5.測試精度：扭矩：0.2%;轉速：0.1%;電壓/電流：0.1%。
