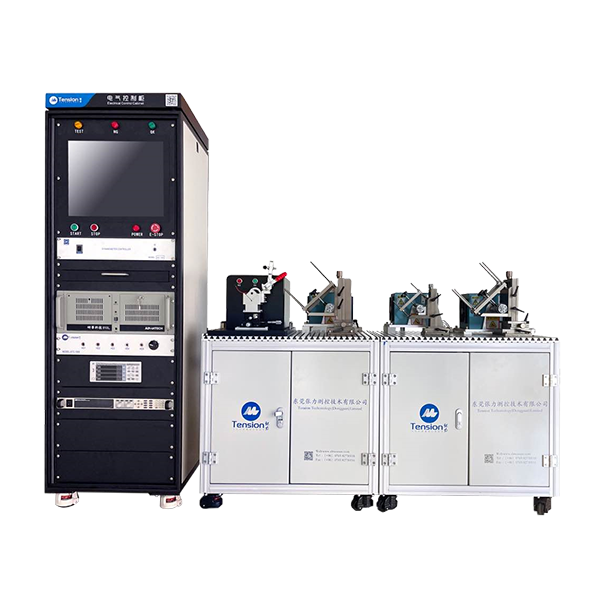

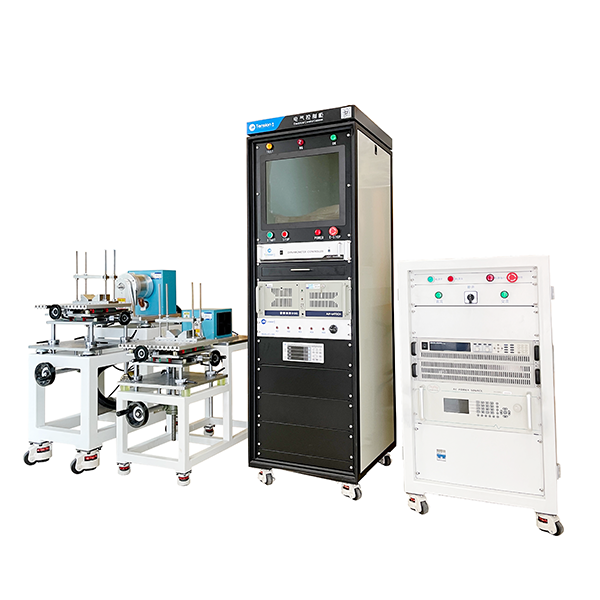

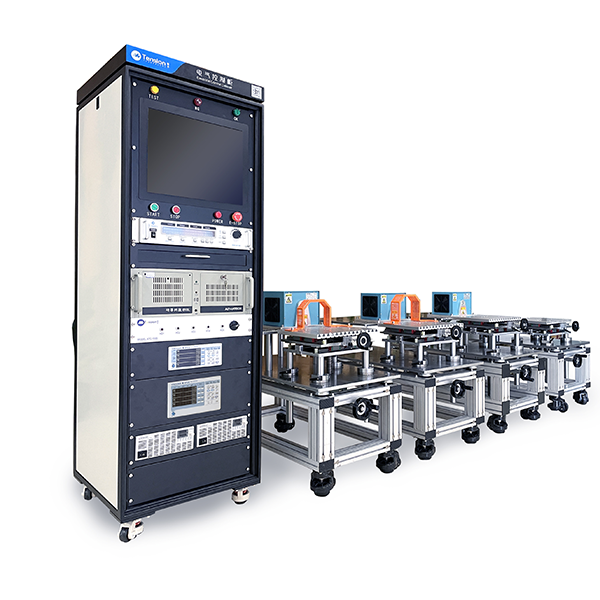

產品名稱：磁滯測功機加載測試系統

　　測試系統采用磁滯式測功機做為負載，搭載張力測功機控制器，具備精準的扭矩和轉速控制調節。通過測試軟件切換，可以交換測試客戶的交流電機和直流電機。操作簡單，實用。是實驗室和生產線的理想之選。根據客戶的需求，可以選配不同的功率分析儀來測試無刷電機控制器的電壓，電流，輸入功率，電機效率，驅動器效率，整機效率等。

　　磁滯測功機的特點：

　　l 加載穩定，轉矩波動一般可控制在0.5%，使用壽命長

　　l 最高測試轉速可達30000r/min , 精度可達0.1% F·S.

　　l 最大扭矩可測試10mN·m~56N·m，精度可達0.2% F·S.

　　l 最大功率可達14KW。精度可達0.2% F·S.

　　l 該系統配有兩個測功頭，可以通過系統自動切換，測試范圍廣。搭配張力測控研發的信號轉換器，最多可以控制5個測功頭自動切換。

　　l 實時在線監控?cái)?shù)據，軟硬件智能保護，一旦超過設定保護值，立刻啟動保護

　　l 優質的硬件加張力測控先進的控制技術 實現寬范圍高精度電機特性測試

　　l 軟件標準化模塊化設計便于后續升級，邏輯性強具有極強的防錯功能，最大程度地防止錯誤及失誤操作造成的損失

　　² 測試系統能滿足下方測試要求：

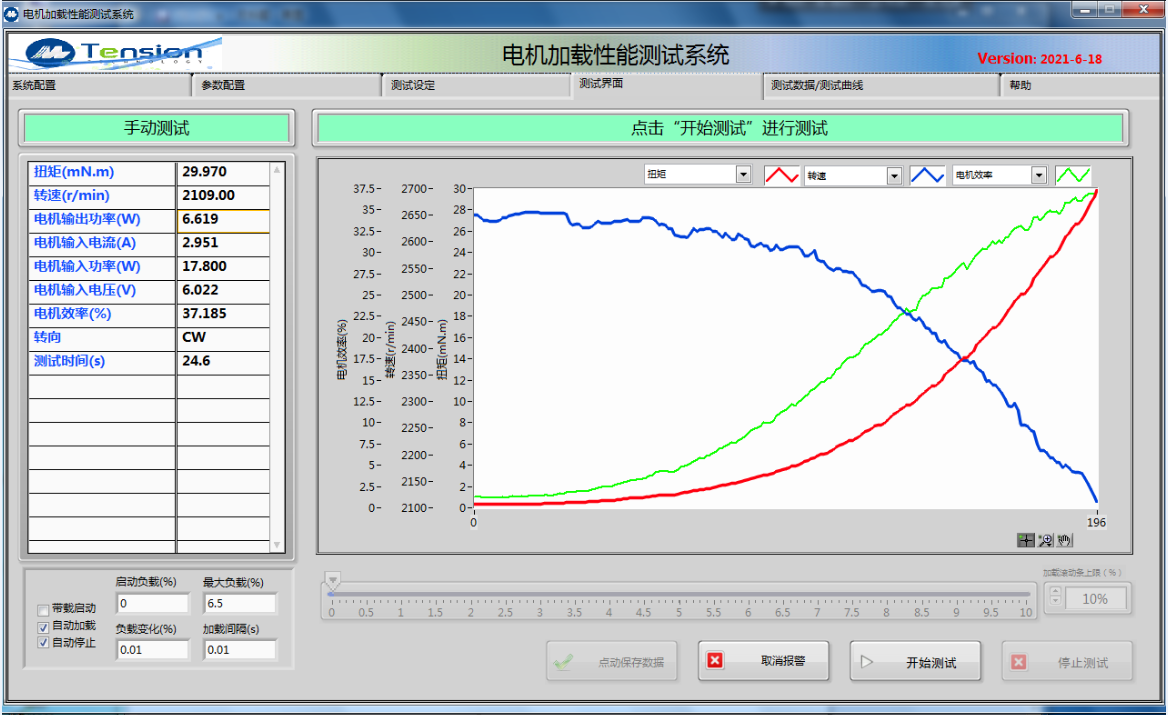

　　1.手動加載試驗：在測試過程中可實時顯示扭矩;轉速;相電壓;相電流;平均功率;視在功率;無功功率;效率;頻率;轉向。可手動或點動保存數據。圖表能實時顯示扭矩/轉速/輸出功率等曲線。可設定保護電流，過壓保護，超速保護，堵轉保護等功能。

　　2.定點測試:實時顯示電機的電壓、扭矩轉速、電流、輸入功率、輸出功率、電機效率和測試時間等參數，以便在測試過程中實時看到當前數據。還可以在不加載時觀察到電機的空載轉速，以及在電機在堵轉前所加載的扭矩。

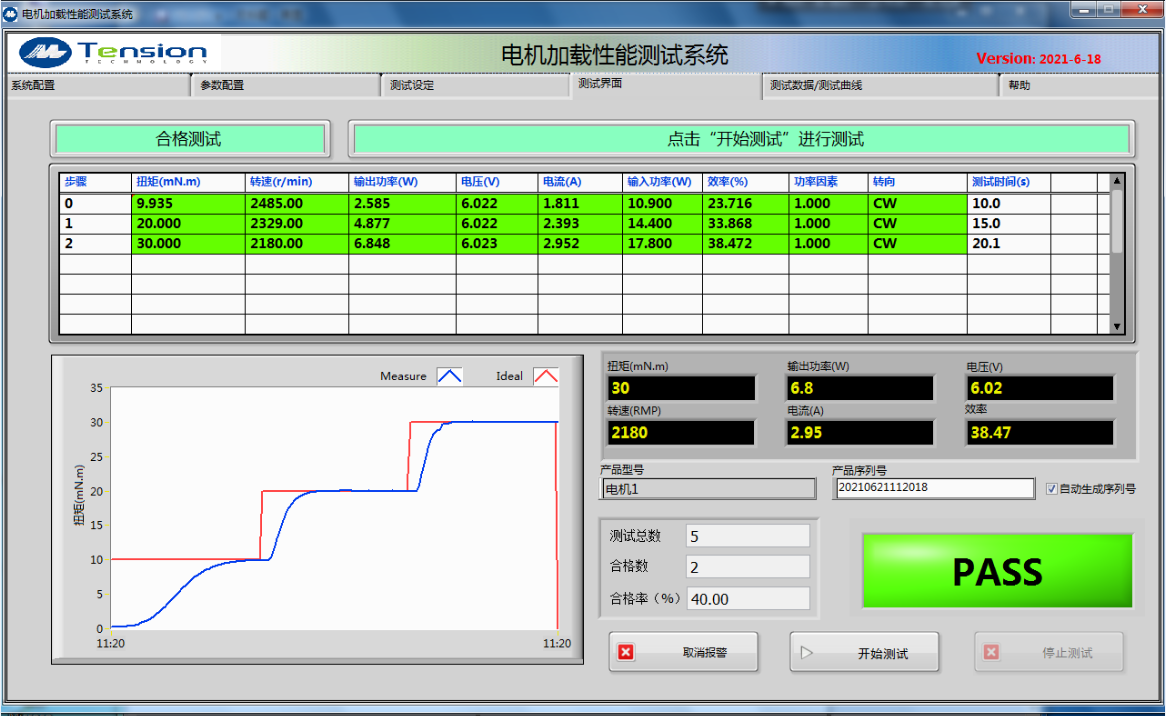

　　3.合格不合格測試：(含正反轉測試)通過上位機軟件將被測電機運行在設定的額定電壓下，通過測試軟件讓測功機輸出設定負載，系統可調用工程設定好在某個負載的給被測產品設置的上下限，并判斷當前測量參數是否在其范圍。

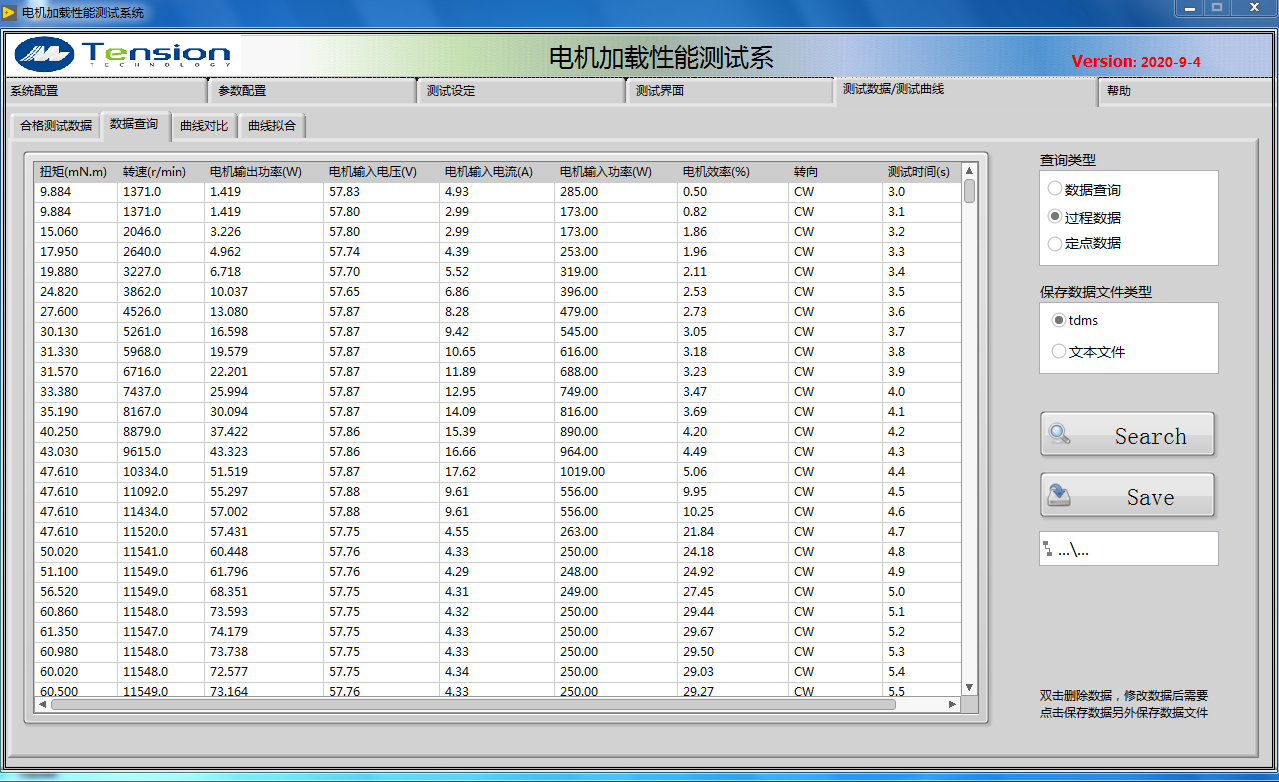

　　3. 數據查詢：

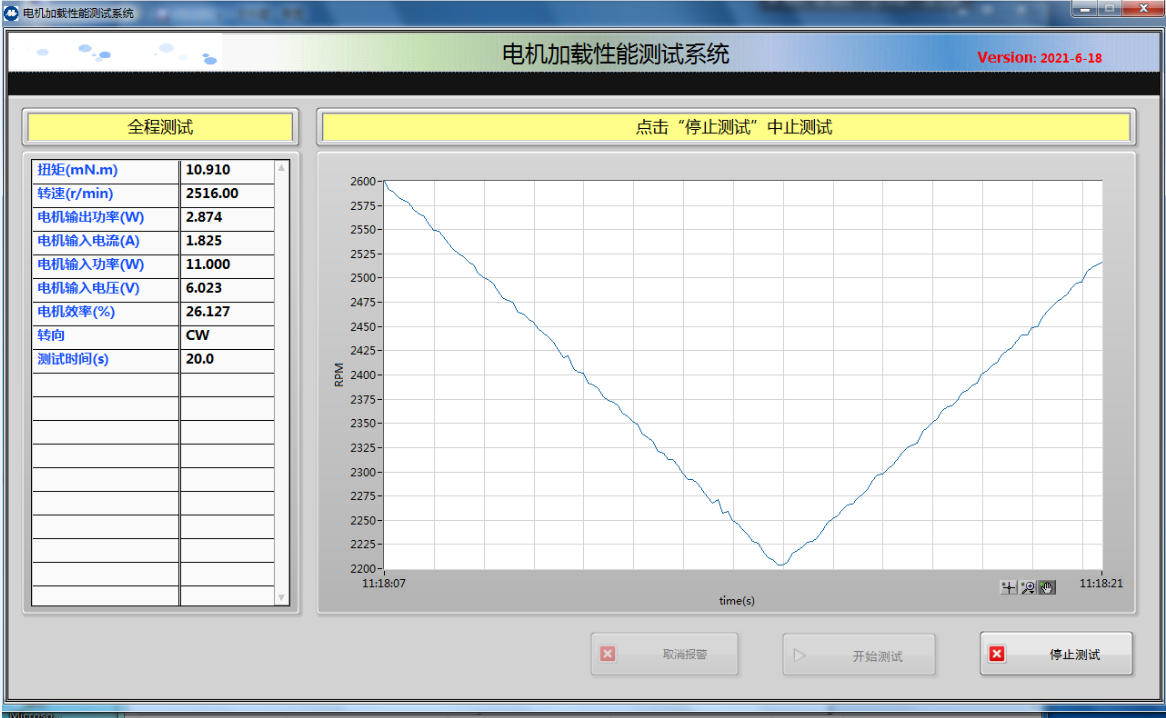

　　4. 全程測試：在這里可以實時顯示電機的電壓、扭矩轉速、電流、輸入功率、輸出功率、電機效率和測試時間等參數，以便在測試過程中實時看到當前數據。還可以在不加載時觀察到電機的空載轉速，以及在電機在堵轉前所加載的扭矩。

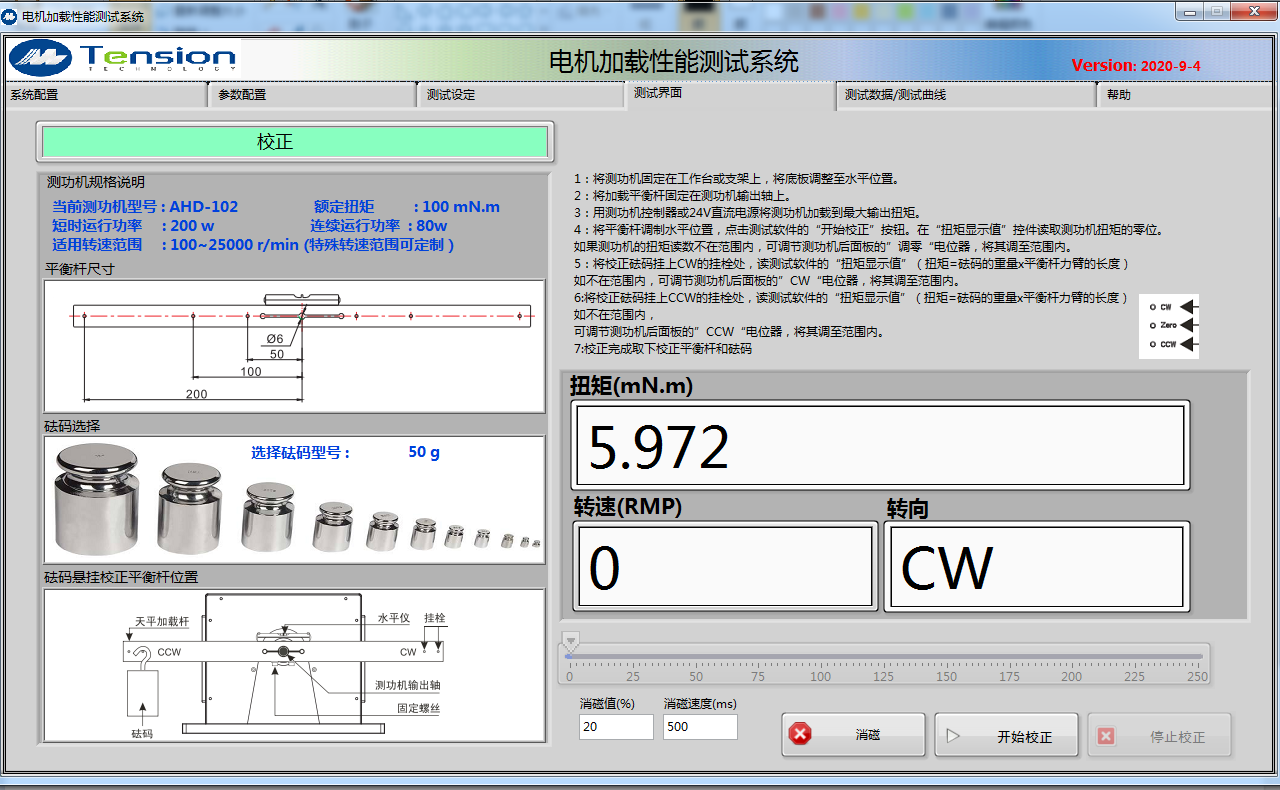

　　5. 校正測試：

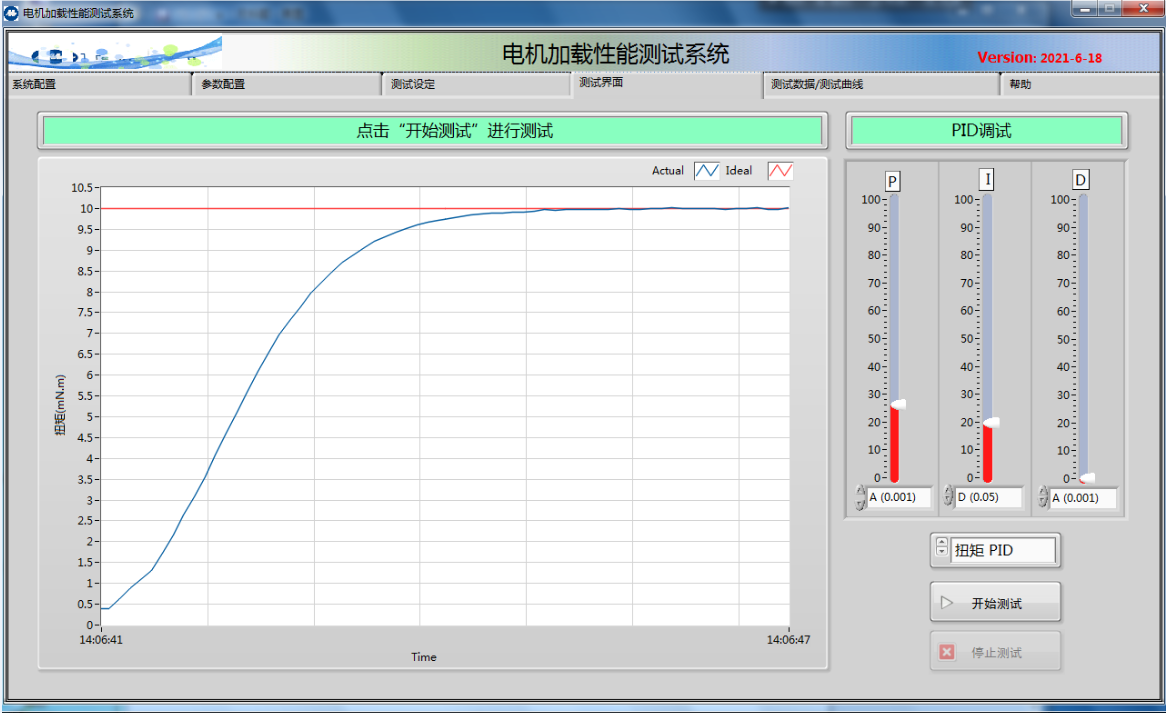

　　6. PID測試：

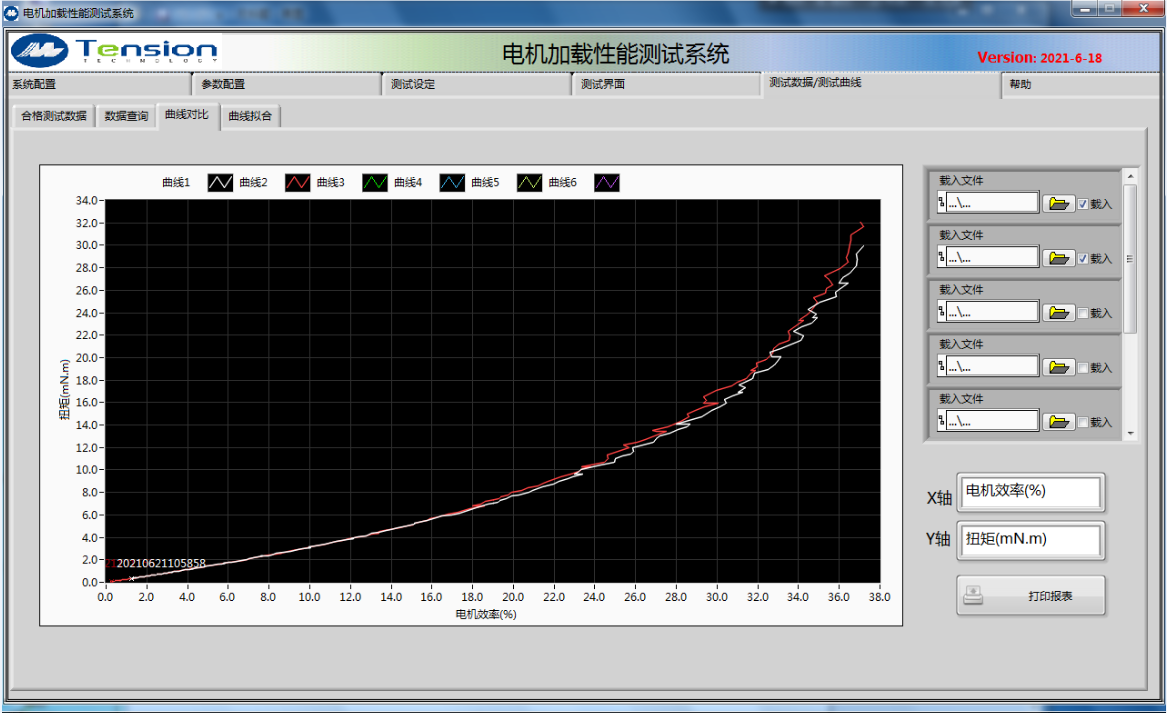

　　7.曲線對比：

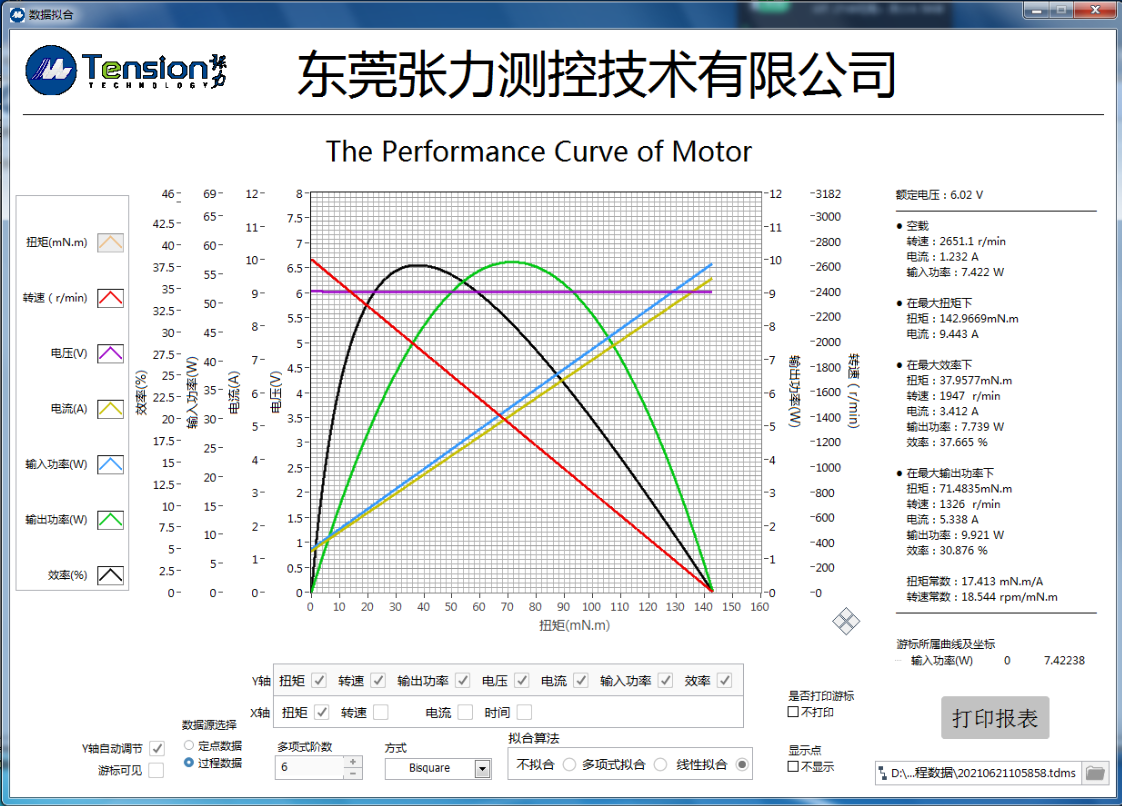

　　8.擬合曲線：
