本設備采用測功機與測功機控制器組成的測試系統,馬達測試系統是一款先進的，可在計算機（Windows 7/xp/10）操作系統下進行數據采集的馬達測試軟件。由電機供電電源（AC/DC），工業控制計算機，電參數儀，馬達測試夾具，測試軟件，磁滯測功機等組成。

測試軟件用 LABVIEW 編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數（扭矩，轉速，輸出功率，電壓，電流，輸入功率，效率，轉向等）。能測試種類繁多的各式電機，憑借良好的用戶界面，它所產出的測試數據可以儲存顯示并易于轉換為表格。能夠進行扭矩開環，扭矩閉環，轉速閉環控制。同時，也可模擬不同轉速下電機的運行情況，方便用戶對電機實際應用時所遇到的情況進行預判。例如，模擬電機帶載運行，模擬恒扭矩狀態，可以顯示扭矩轉速相對應的變化情況。

• 能滿足下方測試要求：

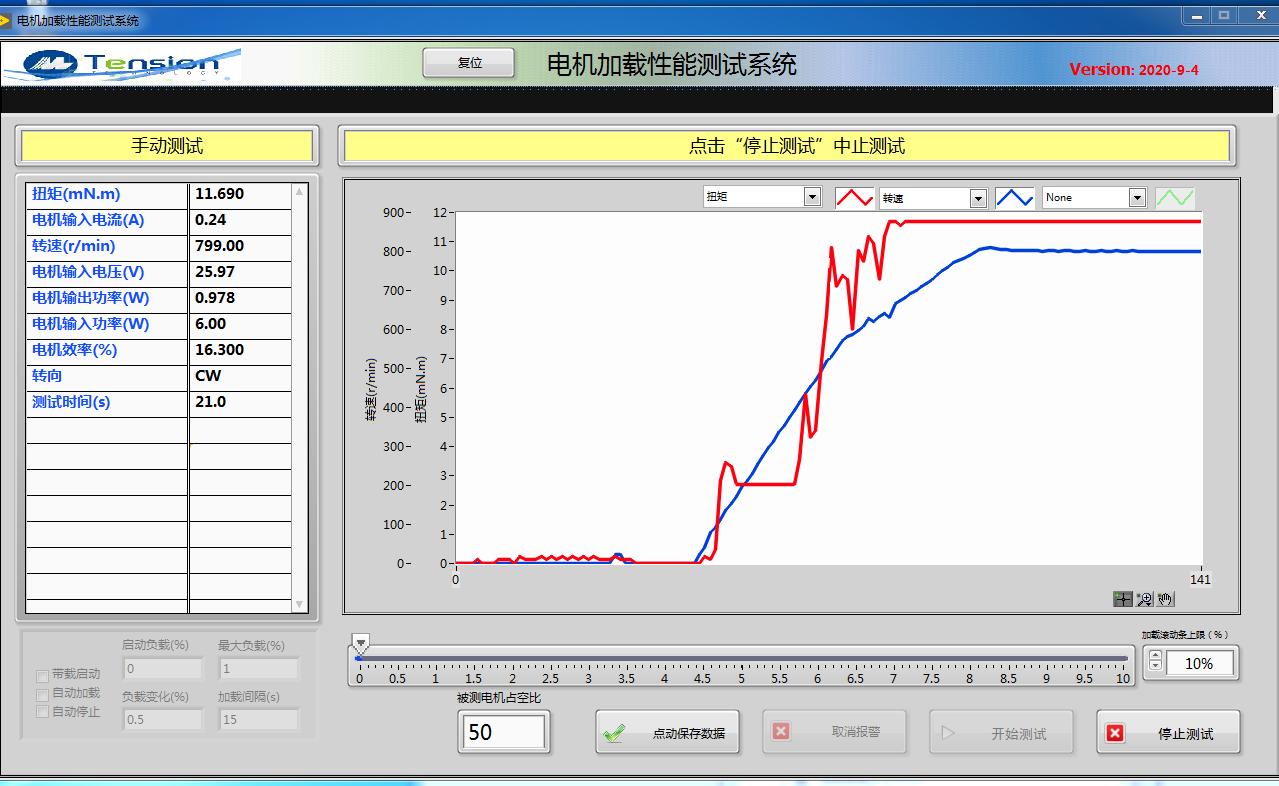

1.手動加載試驗：通過上位機軟件將被測電機運行在設定的或額定電壓下，通過操作員拉動軟件上的加載滾動條，來控制測功機給被測電機加載，并實時顯示測試的數據與曲線，如工作特性曲線圖，T/N,T/I曲線等（具有單點手動控制功能，按設定的控制模式和設定的控制量控制電機工況）

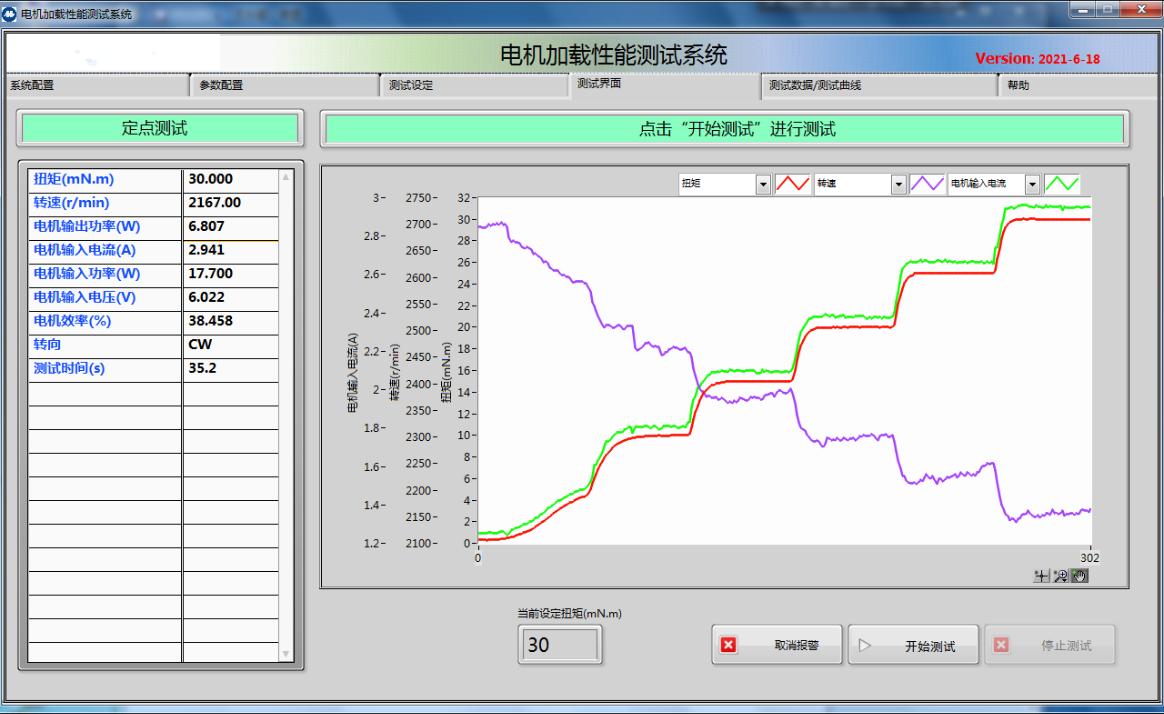

2.定點測試:實時顯示電機的電壓、扭矩轉速、電流、輸入功率、輸出功率、電機效率和測試時間等參數，以便在測試過程中實時看到當前數據。還可以在不加載時觀察到電機的空載轉速，以及在電機在堵轉前所加載的扭矩。

3.合格不合格測試：（含正反轉測試）通過上位機軟件將被測電機運行在設定的額定電壓下，通過測試軟件讓測功機輸出設定負載，系統可調用工程設定好在某個負載的給被測產品設置的上下限，并判斷當前測量參數是否在其范圍。

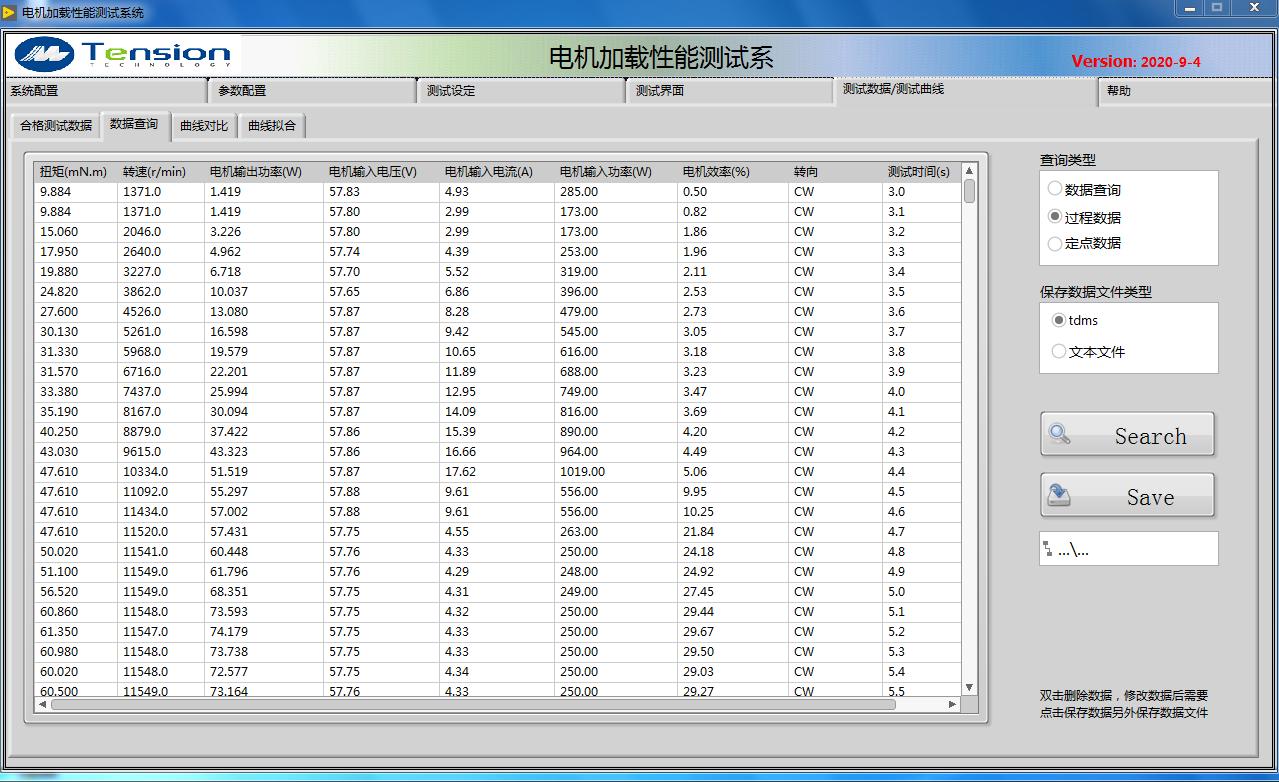

3. 數據查詢：

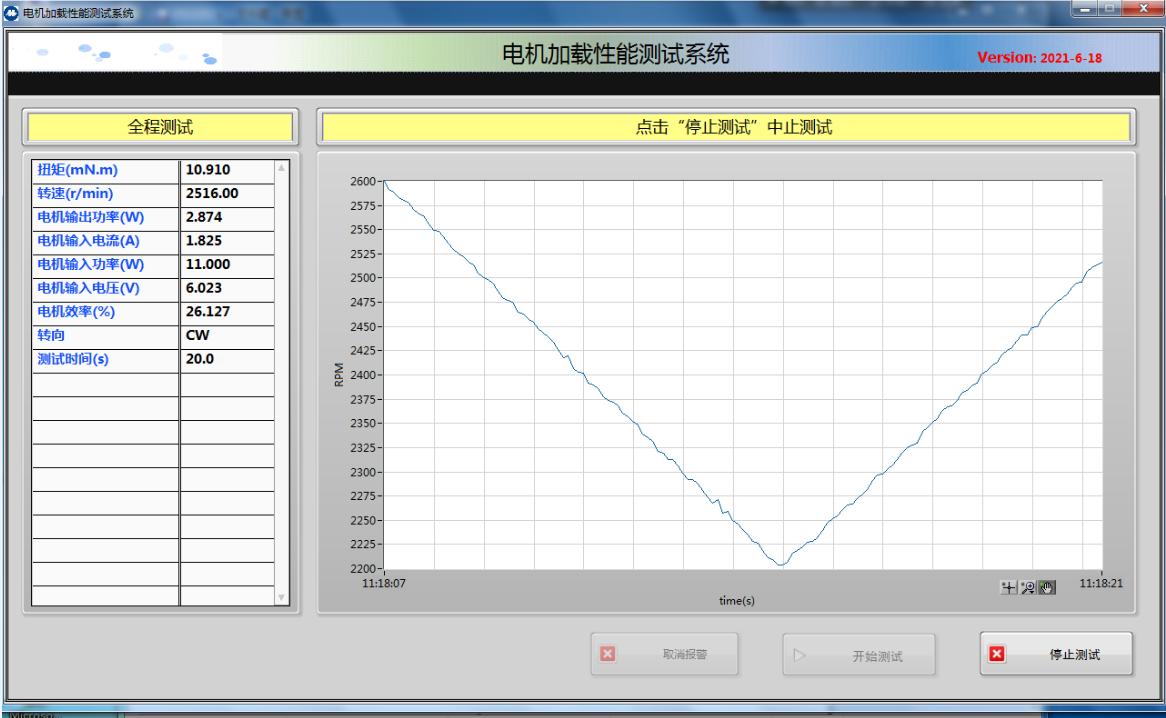

4. 全程測試：在這里可以實時顯示電機的電壓、扭矩轉速、電流、輸入功率、輸出功率、電機效率和測試時間等參數，以便在測試過程中實時看到當前數據。還可以在不加載時觀察到電機的空載轉速，以及在電機在堵轉前所加載的扭矩。

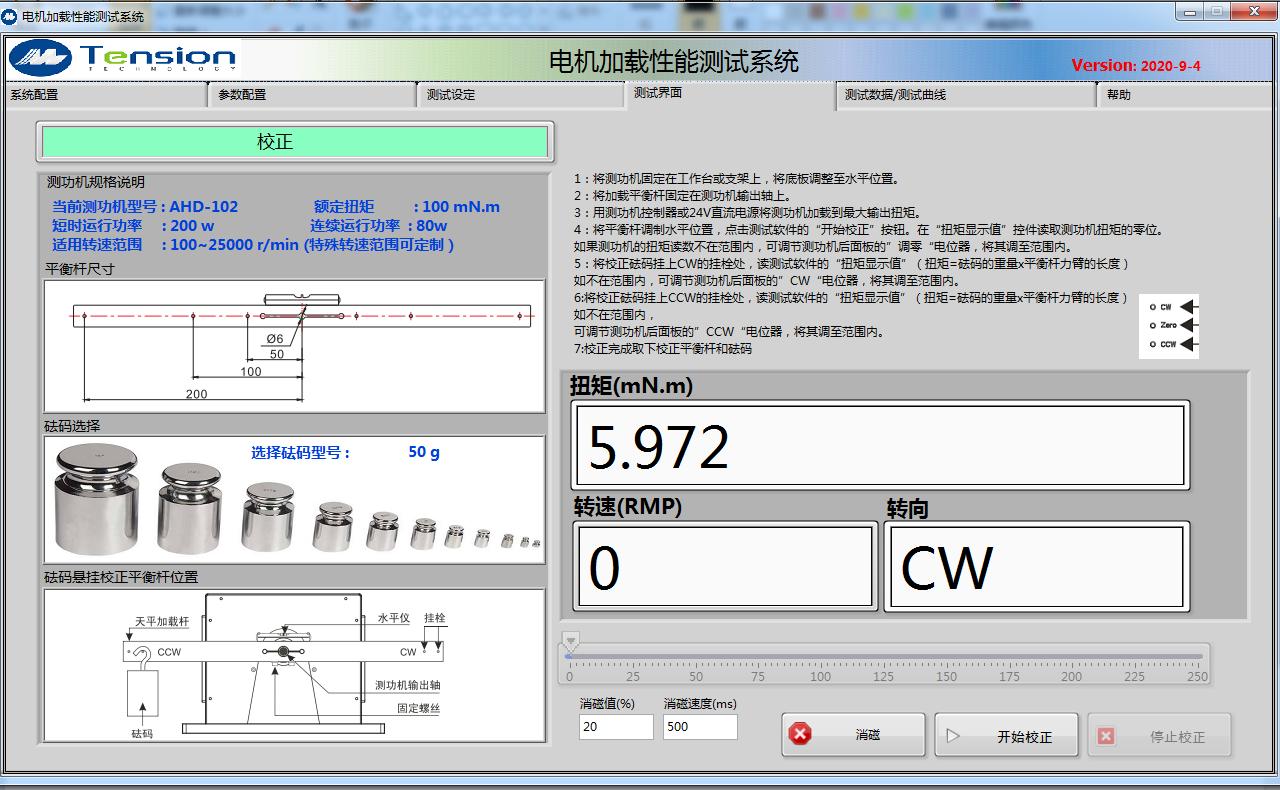

5. 校正測試：

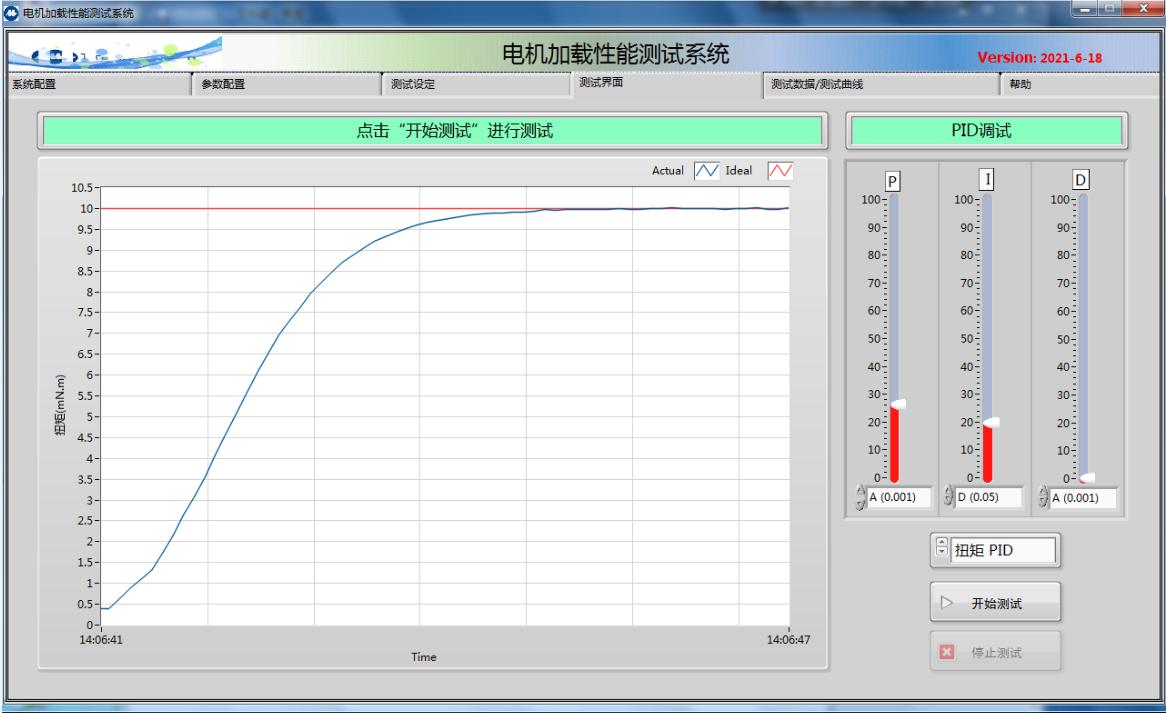

6. PID測試：

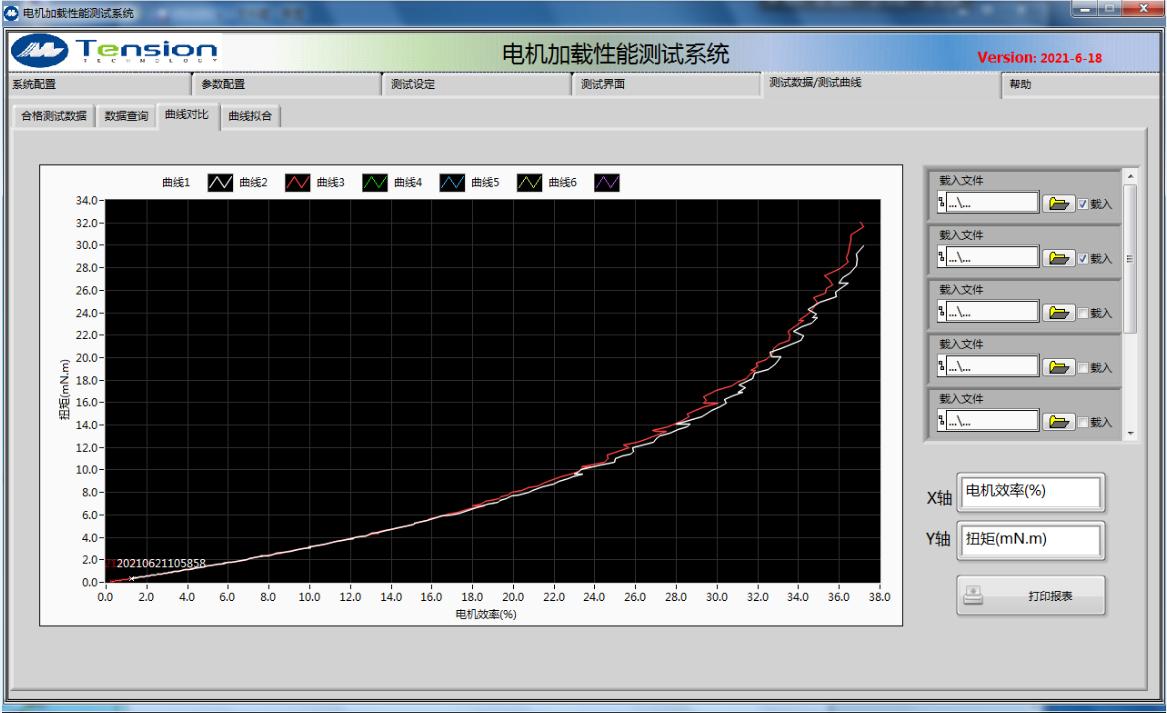

7.曲線對比：

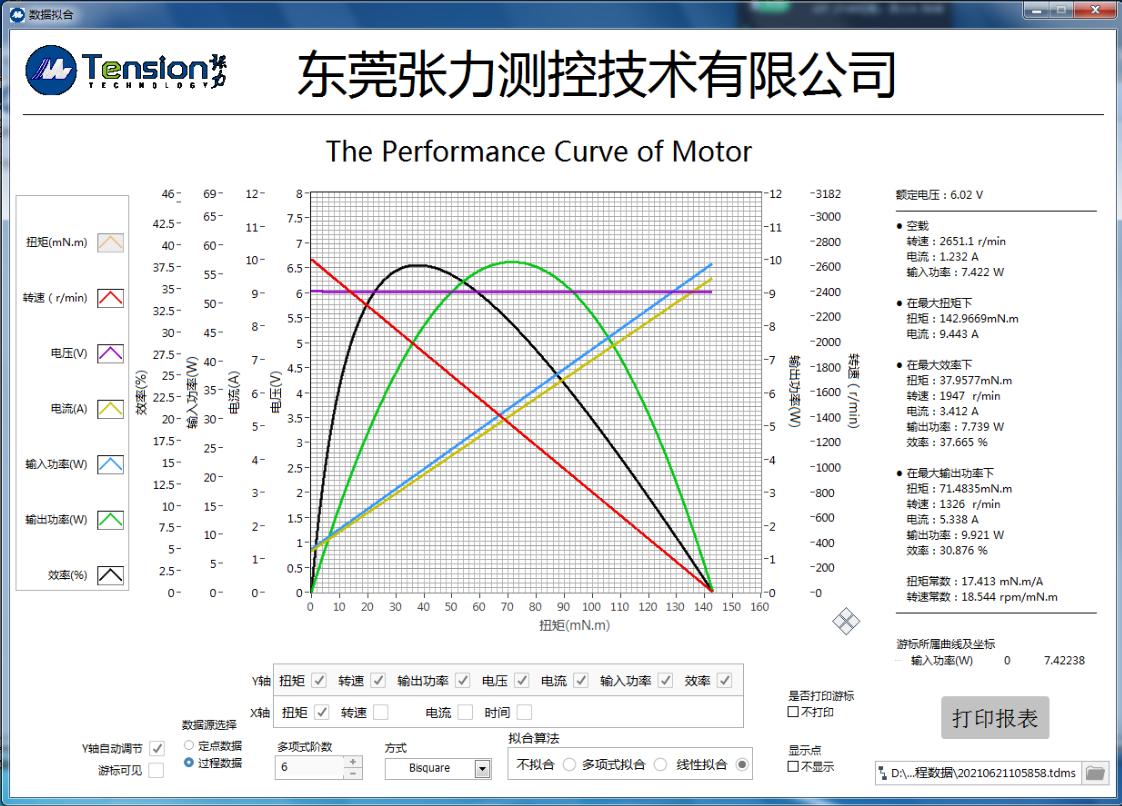

8.擬合曲線：
