深圳某科技公司電機加載性能測試設備應用案例

　　l 產品概述：

　　整套電機加載性能測試設備由 WD-602S0A 渦流測功機、測功機加載控制器、工業控制計算機、顯示器、功率分析儀(客戶自備)、電流互感器(客戶自備)、測試機架、測試工裝、電機供電電源、電機測試軟件等組成，測試被測電機的扭矩、轉速、輸出功率、電壓(含相電壓)、電流(含相電流)、輸入功率、轉向等各種性能參數。

　　測試軟件用 LABVIEW 編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數(電流，轉速等)。能測試種類繁多的各式電機的壽命。憑借友好的用戶界面，它所產出的測試數據可以?xún)?chǔ)存顯示并易于轉換為表格。它可以根據

　　客戶要求進行訂制。

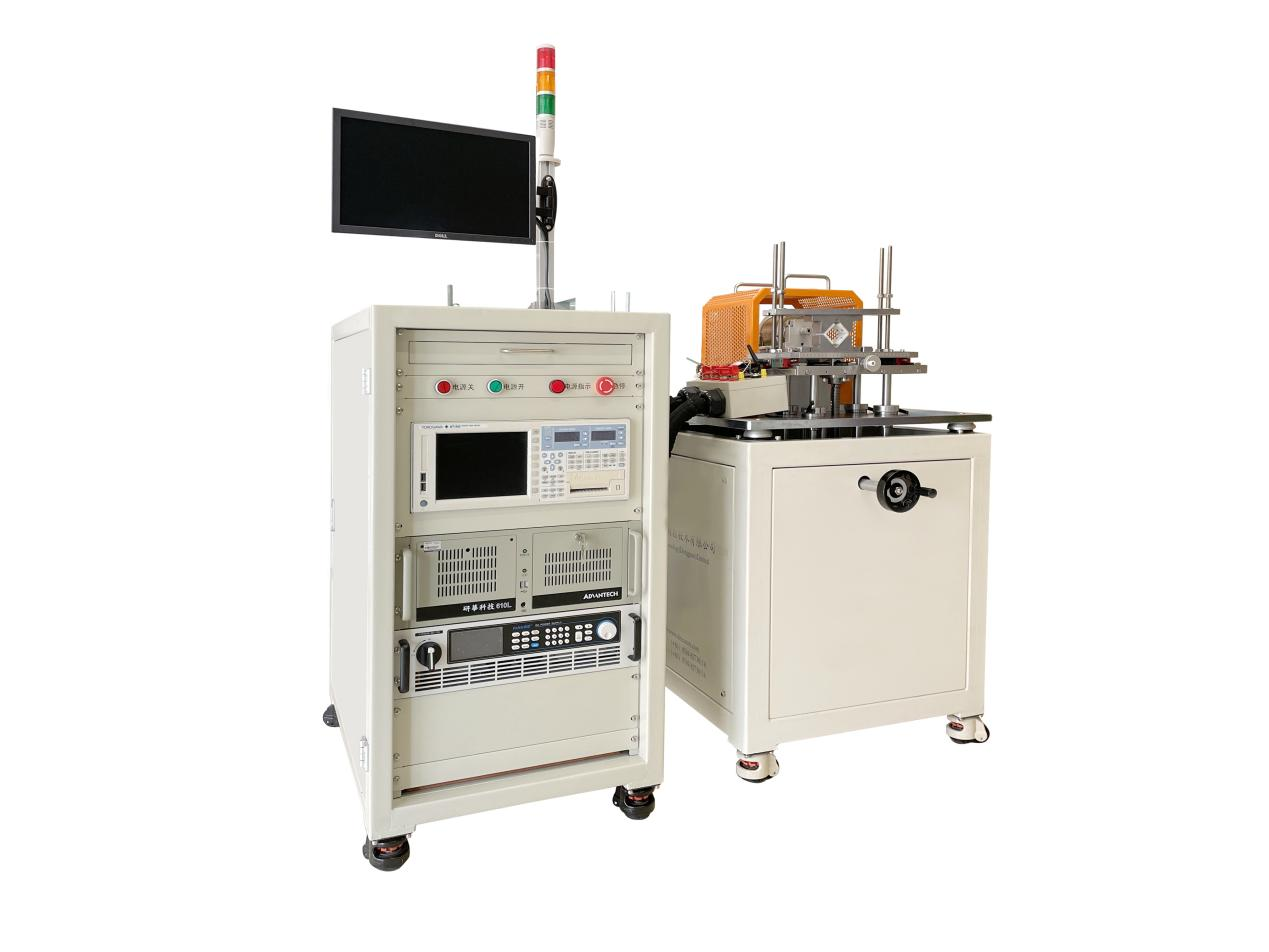

　　l 產品圖展示：

　　能滿足下方測試要求：

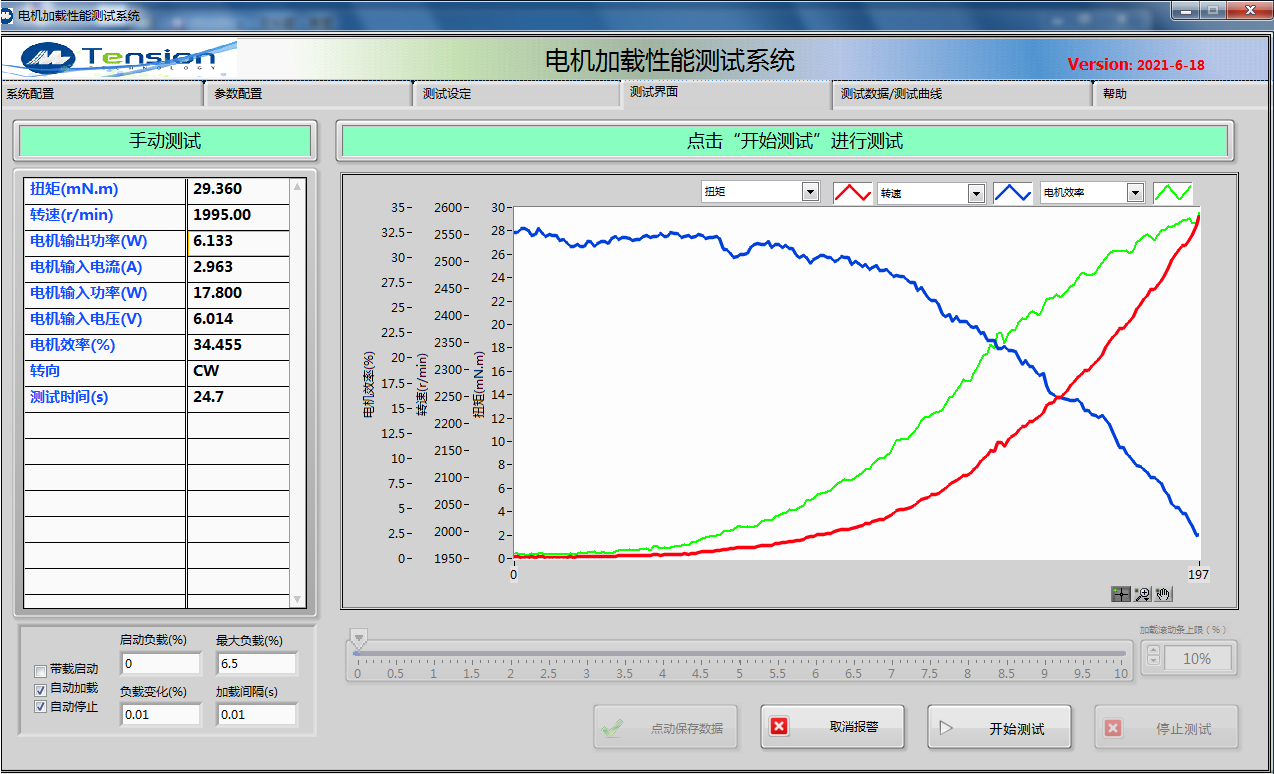

　　1.手動加載試驗：通過上位機軟件將被測電機運行在設定的或額定電壓下，通過操作員拉動軟件上的加載滾動條，來控制測功機給被測電機加載，并實時顯示測試的數據與曲線，如工作特性曲線圖，T/N,T/I曲線等(具有單點手動控制功能，按設定的控制模式和設定的控制量控制電機工況)

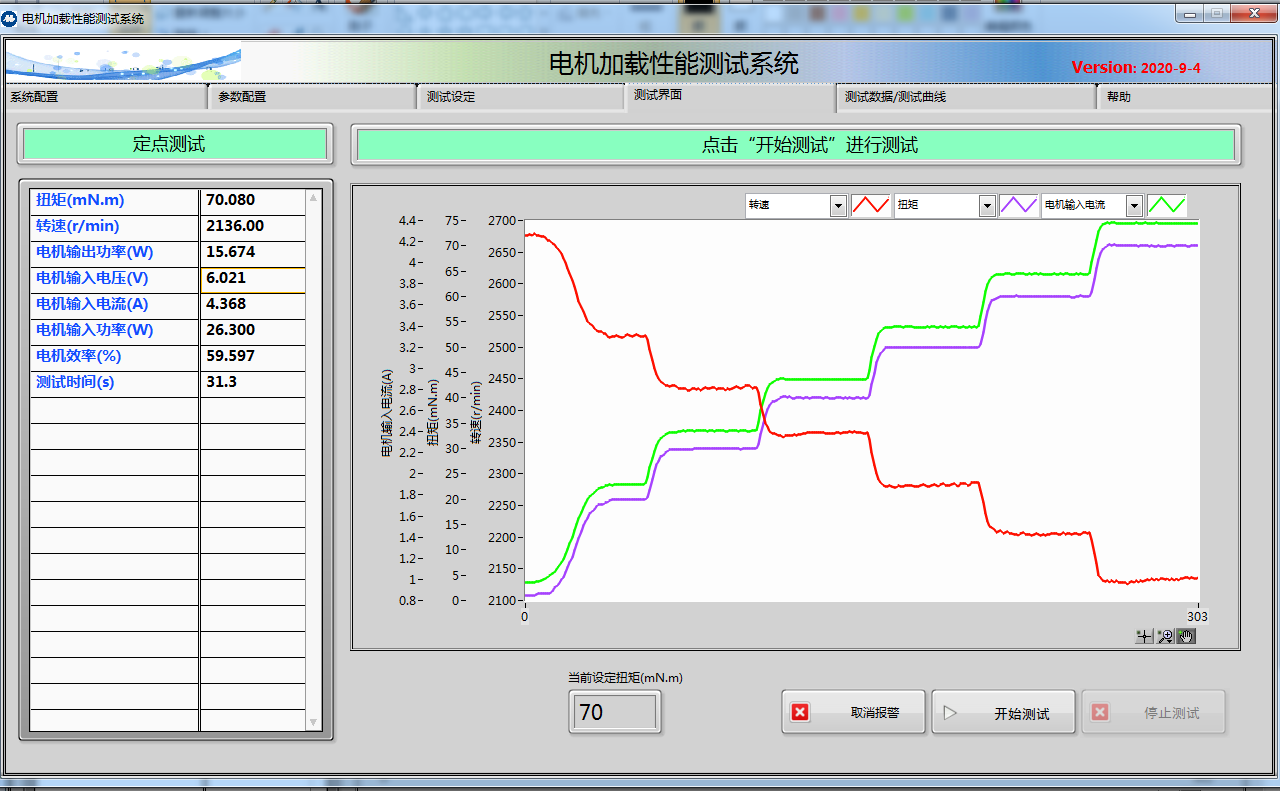

　　2.定點測試:根據客戶預先在測試設定中定點測試中表格的設定參數，按表格中設置的參數運行。

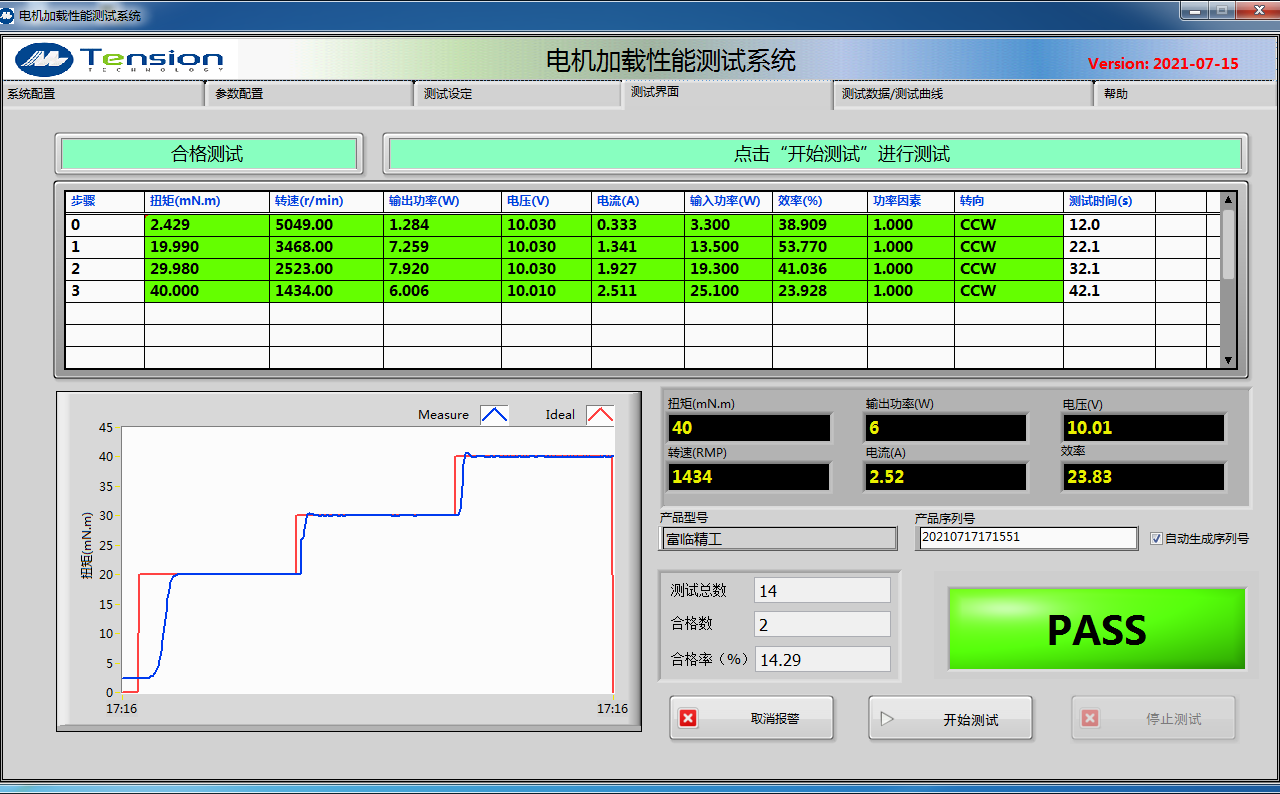

　　3.合格測試：

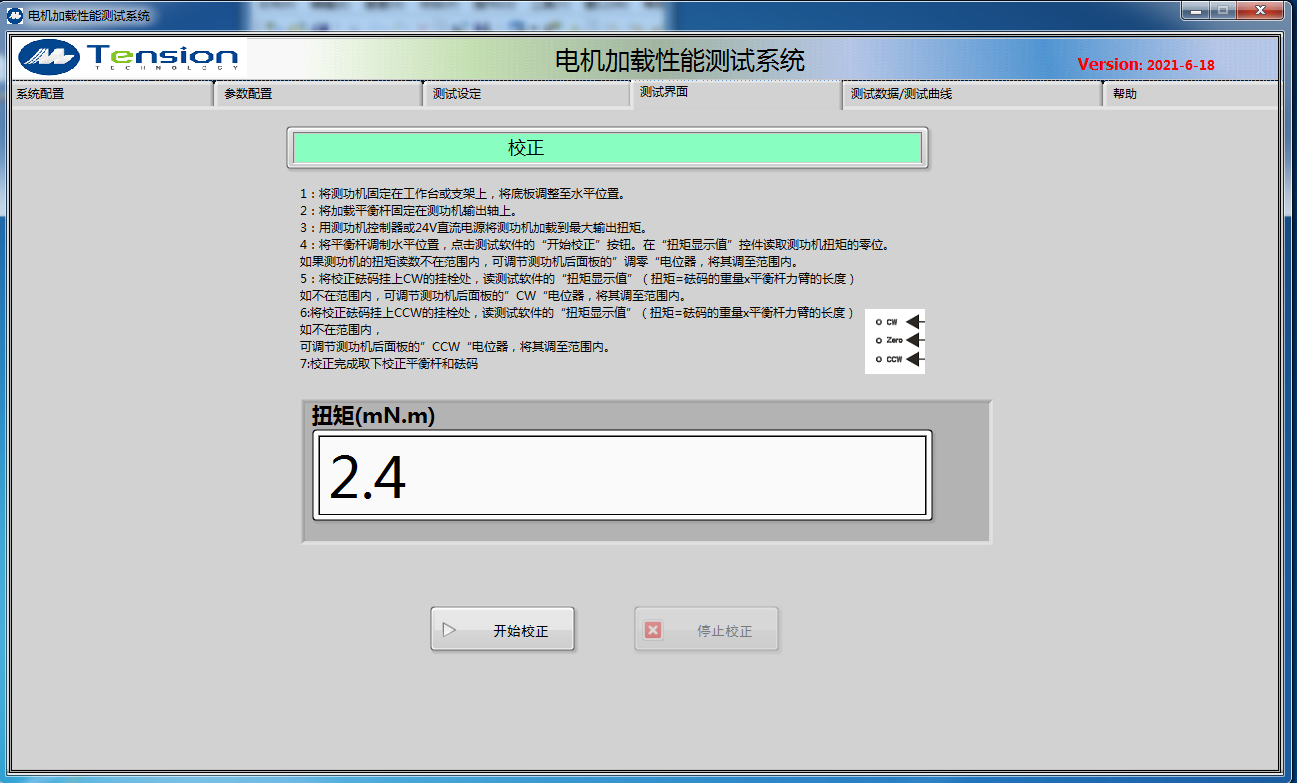

　　4.校正測試：

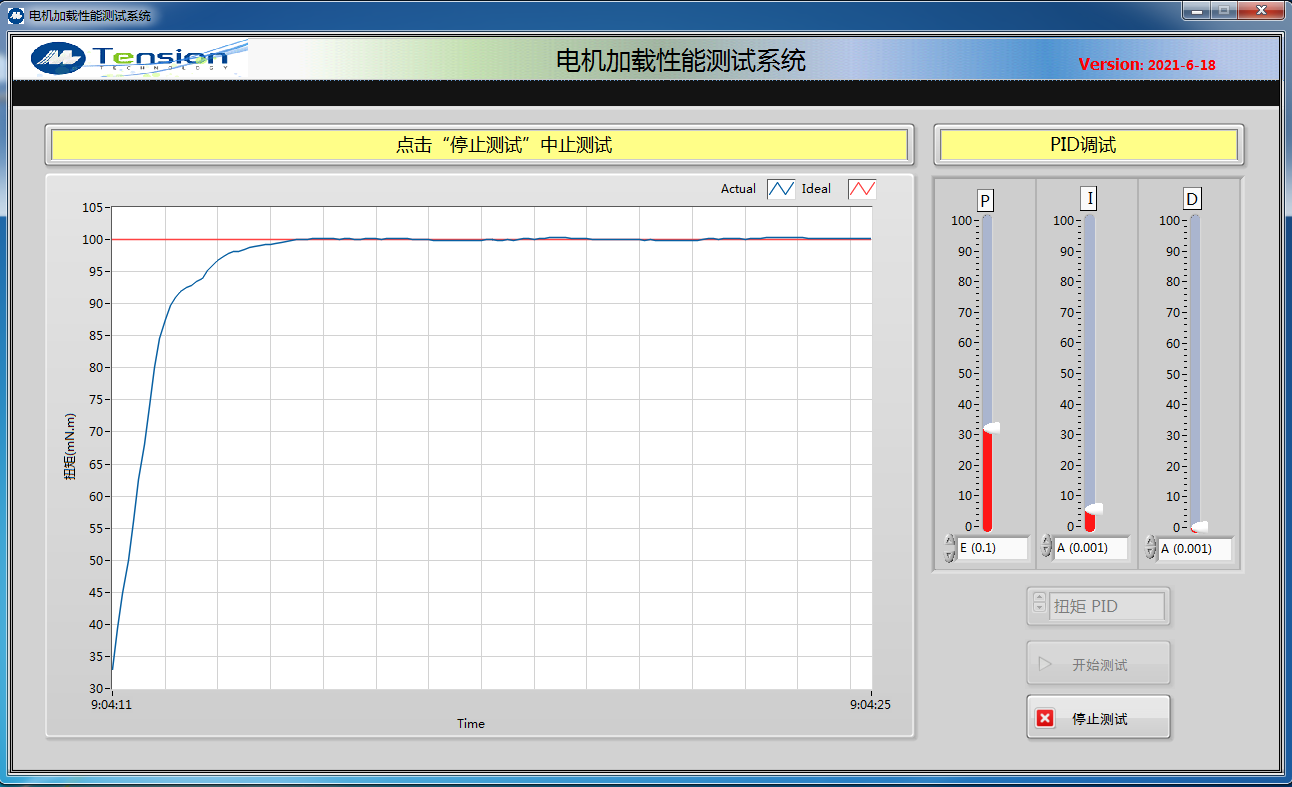

　　5.PID調試界面

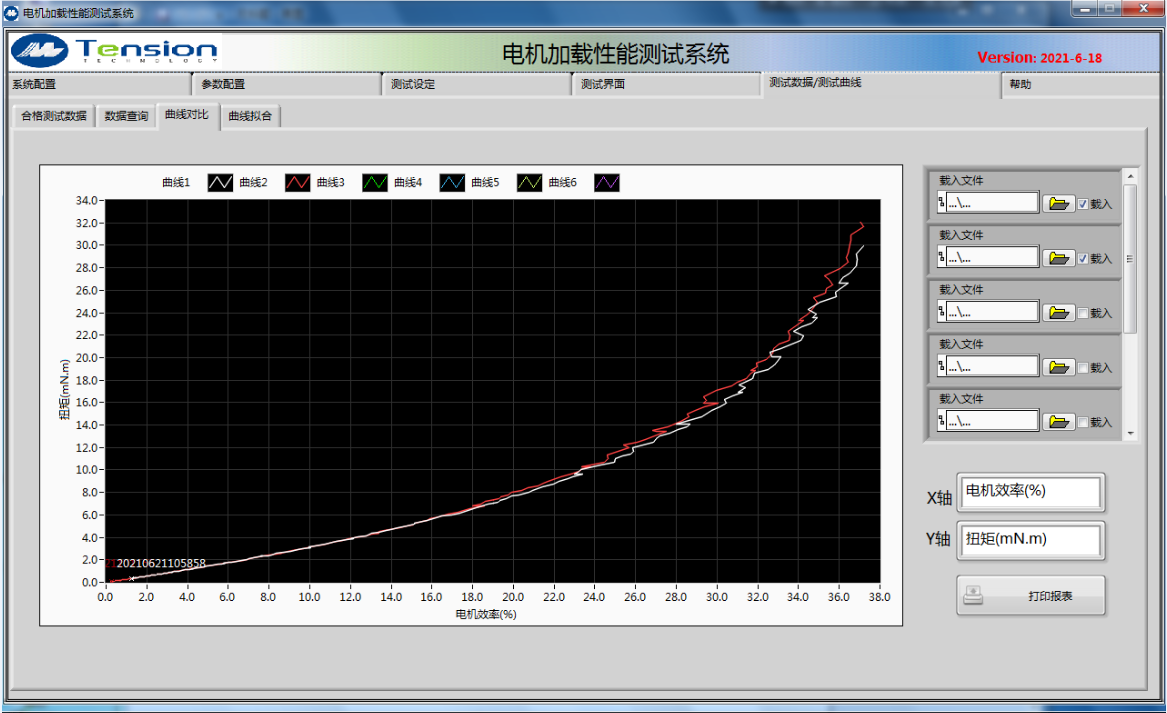

　　6.曲線對比

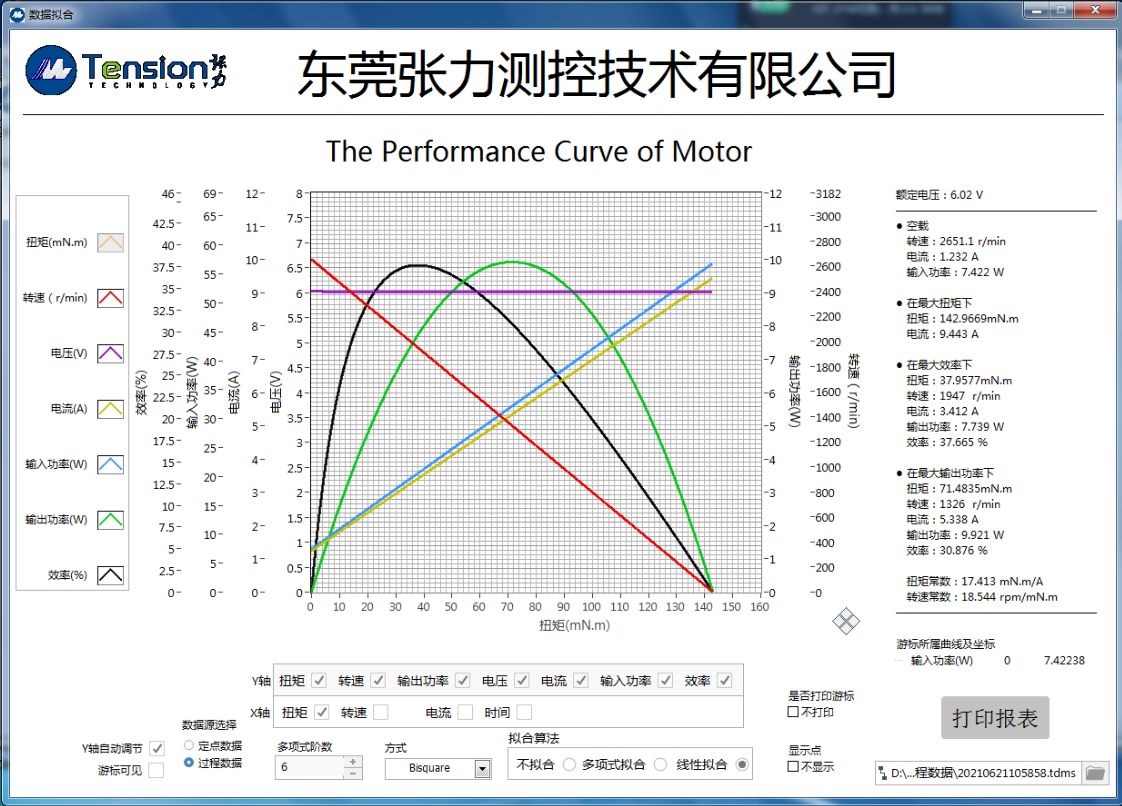

　　7.擬合曲線
