磁滯制動器

產品名稱：HB系列標準型磁滯制動器

HB系列標準型磁滯制動器分為單出軸與雙出軸三種款式，廣泛應用于電機﹑驅動器﹑小型內燃機﹑齒輪箱和其他旋轉裝置的壽命試驗和模擬負載，以及為高速自動繞線機提供精確的張力控制，并應用于電線電纜、繩索、紙箔等原料加工過程中提供無摩擦的張力控制，在健身器材中實現精確負載控制和可控重復性，反向轉動時亦可保持穩定負載。

產品詳情

工作原理

　　將一個呈網狀的定子磁極和一個由特殊材料所制成的轉子/軸組件固定在一起但不互相接觸，即可將磁學中的磁滯原理運用來控制扭力。當磁極線圈未通電時，轉子/軸能夠在滾珠軸承上自由的旋轉。但當線圈或磁鐵所產生的磁力作用在定子磁極上時，氣隙即變成了磁場，而轉子也將因?yàn)榇艤淖饔枚a(chǎn)生一種制動效果。由于扭力完全是通過氣隙間的磁場所產生的，而非摩擦力或剪力的作用，因此磁滯式制動器可以提供絕對平順、連續可調的扭力負載，不受轉速影響、操作安靜無聲。除了滾珠軸承外，沒有任何會磨損的組件。

　　在電流控制磁滯制動器中，轉矩的調節和控制由勵磁線圈提供。這允許通過調整勵磁線圈的直流電流來完全控制轉矩。從最小值（軸承阻力）到額定扭矩以上10-20％的最大值可調。這些制動器采用與我們的永磁磁滯制動器相同的工作原理，但是磁場被替換為磁場線圈，其提供了額定轉矩所需的精確磁場強度。磁滯制動器按照冷卻方式可分為3種，自然風冷卻型、壓縮空氣冷卻及鼓風機冷卻。

選型參考:

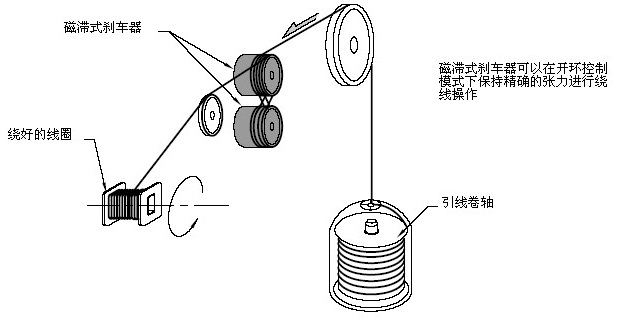

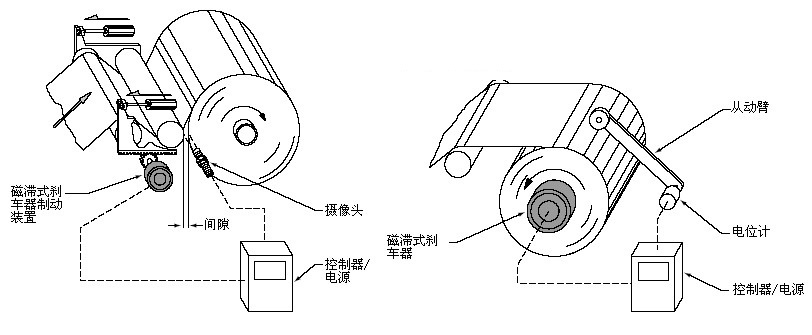

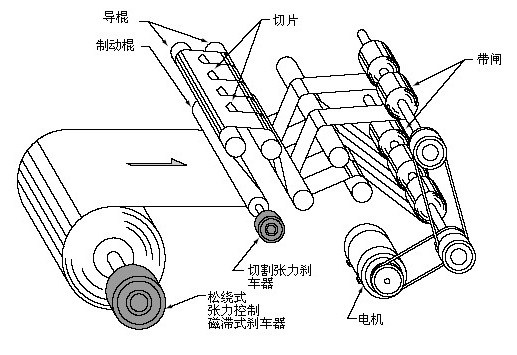

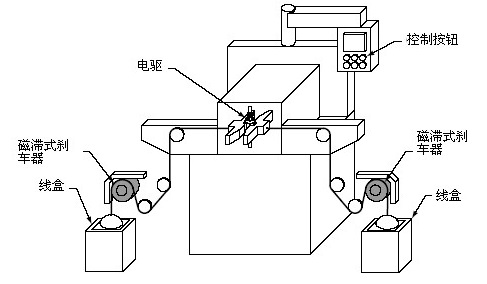

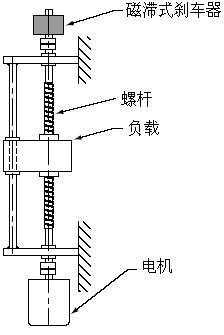

應用圖片：

　　HB系列標準型磁滯制動器規格參數表：

型號	額定扭矩	額定電流	電壓	線圈電阻（于25℃±10%）	重量	額定滑差功率		慣性矩	峰值轉速
	額定扭矩	額定電流	電壓	線圈電阻（于25℃±10%）	重量	5分鐘	持續	慣性矩	峰值轉速
	kg·cm	mA	VDC	Ω	kg	watts	watts	kg·cm²	rpm
HB-300	0.03	135	24	180	0.12	8	2	3.3×10¯?	20000
HB-201	0.2	192	24	125	0.15	25	6	1.5×10¯³	20000
HB-301	0.3	208	24	115	0.21	30	8	6.8×10¯³	20000
HB-501	0.5	208	24	115	0.21	30	8	6.8×10¯³	20000
HB-801	0.7	200	24	112	0.26	40	10	1.2×10¯²	20000
HB-102	1	200	24	120	0.39	55	15	4.6×10¯²	20000
HB-202	2	203	24	118	0.51	75	20	6.8×10¯²	15000
HB-302	3	390	24	62	0.9	120	35	1.8×10¯¹	15000
HB-502	5	390	24	62	0.9	120	35	1.8×10¯¹	15000
HB-103	10	250	24	96	1.8	320	80	1.1×10	15000
HB-203	20	315	24	76	3.5	460	115	3.2×10	10000
HB-303	30	750	24	32	5.2	680	165	6.8×10	10000
HB-503	50	750	24	32	9.6	1000	200	1.3×10	10000
HB-603	60	1500	24	16	11	1400	225	1.4×10	10000
HB-114	110	1200	24	20	20.2	1200	350	5.6×10	10000
HB-124	120	1500	24	20	21.8	1200	350	6.2×10	10000
